3M Jupiter Jednotka s pohonom vzduchu

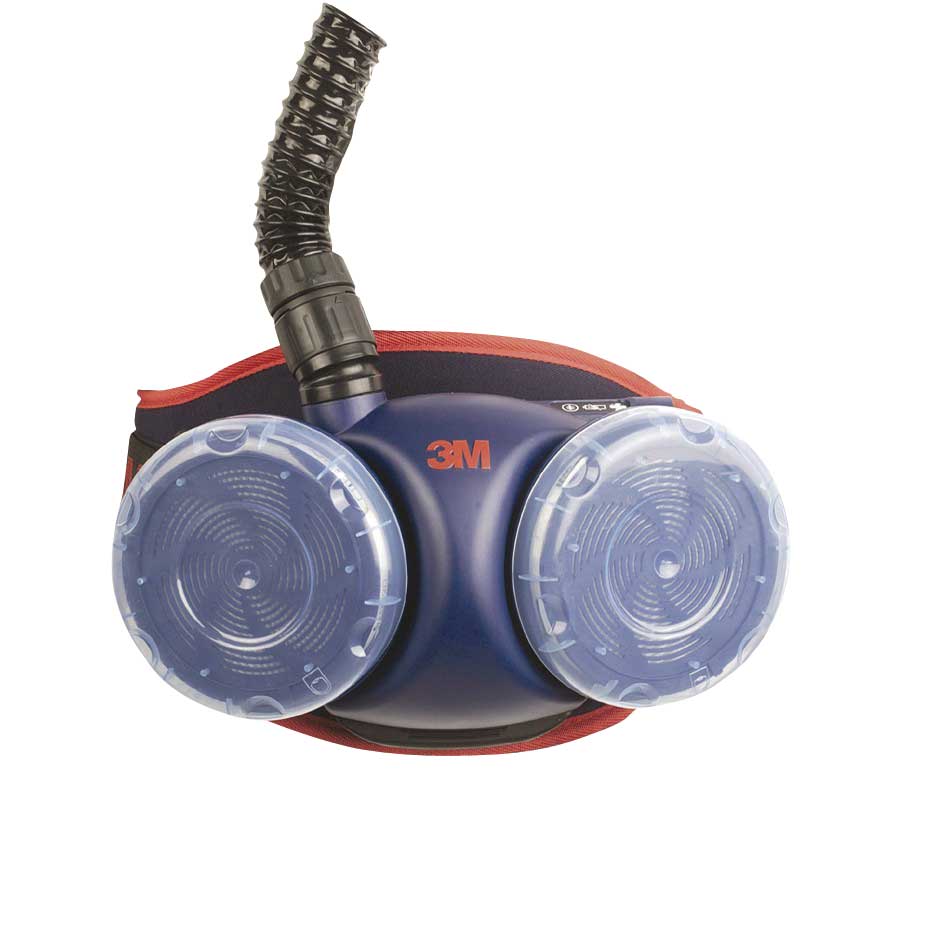

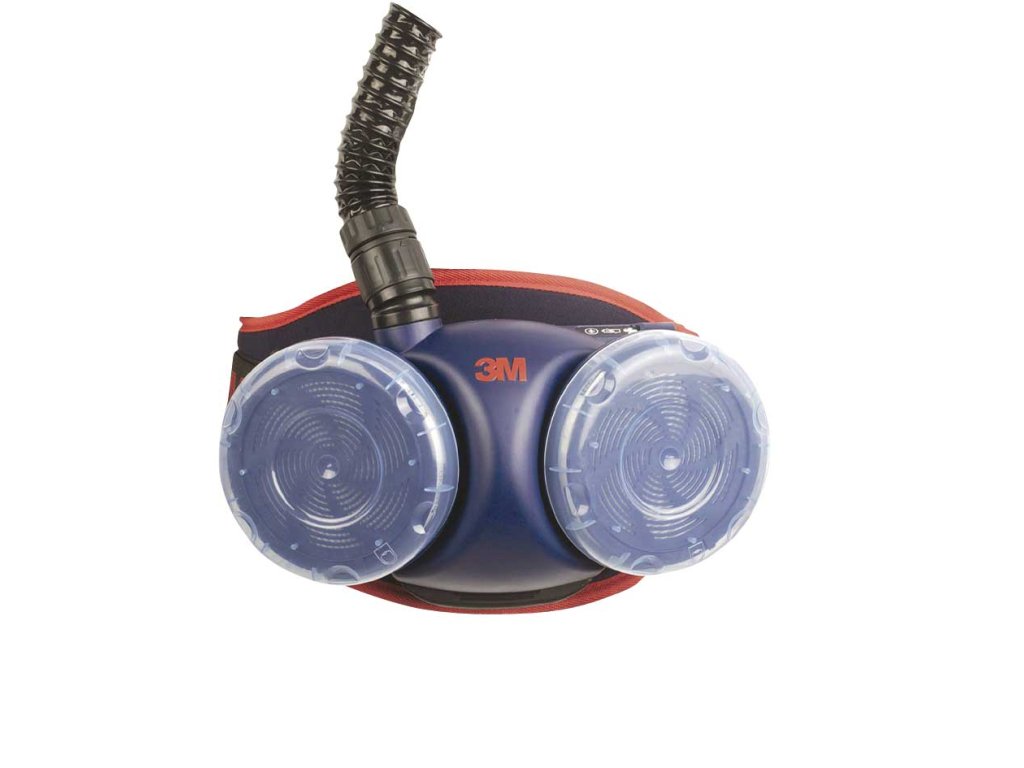

3M™ Vzduchom poháňaná jednotka Jupiter™

Filtračno-ventilačná jednotka 3M Jupiter TM, ak sa používa s jedným zo schválených odsávačov 3M, tvorí zariadenie na ochranu dýchacích ciest s prídavnou ventiláciou.

Vlastnosti a výhody:

• Pohodlný opasok, ktorý možno dekontaminovať, poskytuje dokonale tesné priľnutie
• Päť rôznych typov filtrov (pozri parametre)
• Moderný, ergonomický dizajn
• Nízka údržba
• Elektronická nabíjačka na predĺženie životnosti batérie
• Moderný a ergonomický dizajn
• Vhodné na použitie v dekontaminačných sprchách
• Elektronický akustický a optický alarm nízkeho napätia batérie a/alebo nízkeho prietoku vzduchu
• Súprava na ochranu proti iskrám (IS) je vhodná do nebezpečných priestorov
• V závislosti od typu náhlavnej súpravy spĺňa triedu TH2 alebo TH3 podľa normy EN12941
• Špecifikovaný ochranný faktor (APF) 40 pre náhlavné súpravy 3M Versaflo série S a M-400, APF 20 pre všetky ostatné

Filtračnú jednotku Jupiter TM možno použiť s týmito odsávačmi pár 3M: séria HT-100, séria HT-400, séria HT-600, séria HT-700 a séria HT-800.

• Možnosť výberu z troch batérií: 4 h, 8 h, iskrovo bezpečné (4 h).
• NiMH batérie majú dlhšiu životnosť a sú ľahšie.
• Výber z piatich typov filtrov: P3, A2P3, K1P3, ABE1P3, A2BEK1P3.
• Kryt filtra obmedzuje vnikanie prachu a iskier do telesa filtra.
• Malý profil filtračnej jednotky Jupiter TM umožňuje dobrú voľnosť pohybu, najmä v stiesnených priestoroch.
• Hladký tvar filtračno-ventilačnej jednotky Jupiter TM umožňuje jednoduché čistenie.
• Ergonomicky navrhnutý opasok zvyšuje pohodlie používateľa.
• Elektronický alarm poskytuje vizuálne a zvukové upozornenie na nízky prietok a/alebo vybitú batériu.
• Jednoduchá metóda kalibrácie zaručuje dlhšiu životnosť výrobku a nevyžaduje si žiadnu údržbu zo strany výrobcu.
• Nenáročný dizajn na údržbu.

Certifikát:

Pri použití ako súčasť schváleného systému bolo preukázané, že filtračno-ventilačná jednotka 3M Jupiter TM spĺňa základné bezpečnostné požiadavky článkov 10 a 11B smernice Európskeho spoločenstva 89/686/EHS, a preto je označená značkou CE.

Výrobok bol vo fáze návrhu testovaný Britským normalizačným inštitútom, Product Services, Maylands Avenue, Hemel Hempstead, Hertfordshire, HP2 4QS, Anglicko (notifikovaný orgán č. 0086).

Filtračno-ventilačná jednotka 3M Jupiter vybavená iskrovo bezpečnou batériou 3M bola schválená pre iskrovú bezpečnosť v súlade so smernicou Európskeho spoločenstva 94/9/ES certifikačnou službou SIRA s identifikačným číslom 0518.

Normy:

Systém Jupiter TM pozostávajúci z filtračno-ventilačnej jednotky Jupiter TM (085-00-10P) a schválených odsávačov pár 3M bol testovaný a schválený podľa normy EN 12941.

Filtračno-ventilačná jednotka Jupiter TM spĺňa tieto požiadavky:

• Ochrana proti prachu a striekajúcej vode podľa normy EN 60529, kód IP53. Ak je filtračná ventilačná jednotka Jupiter TM vybavená iskrovo bezpečnou súpravou (085-12-00P), ktorá pozostáva z iskrovo bezpečnej batérie a iskrovo bezpečného vaku, a ľahkou dýchacou trubicou (008-00-42P) pripojenou k schválenej kukle 3M, celý systém spĺňa tieto dodatočné požiadavky:
• Ochrana proti prachu podľa normy EN 60529, kód IP63.
• Iskrová bezpečnosť podľa noriem EN 50014, EN 50020 a EN 50281 (EEx ib IIB T3 a II 2 G D). Použitie:

Filtračno-ventilačná jednotka Jupiter TM používaná ako schválený systém s vhodnými filtrami poskytuje ochranu pred:

• častíc, ako sú jemný prach, aerosóly a kovové výpary;
• plyny a výpary;
• kombinácie častíc a plynov. Filtračno-ventilačná jednotka JupiterTM so schváleným odsávačom pár a filtrami sa môže používať v rôznych aplikáciách vrátane:
• Farmaceutický priemysel
• Miešanie/manipulácia s chemikáliami
• Laboratóriá
• Farba v spreji (bez izokyanátov)
• Manipulácia so sklenenými vláknami
• Chemické a agrochemické postreky
• Zváranie
• Zlievarne
• Brúsenie

Obmedzenia používania:

Nesmie sa používať za týchto podmienok:

- Demolácia azbestu

- Atmosféry s nedostatkom kyslíka

- uzavreté priestory (t. j. priestory s nedostatočným vetraním)

- Situácie, v ktorých sa riziko považuje za bezprostredné ohrozenie života alebo zdravia (IDLH)

- Situácie, v ktorých koncentrácia kontaminantov prekračuje koncentrácie uvedené v Usmernení pre používateľov digestorov

Technické špecifikácie:

• Nominálny ochranný faktor:
  • sa líši v závislosti od použitého odsávača pár (pozri príslušný návod na použitie)
• Charakteristiky výstupného prietoku:
  • Minimálny konštrukčný prietok podľa výrobcu: 150 l/min
  • Maximálny prietok: 230 l/min
• Súpravy batérií:
  • 4h batéria = NiMH 5,2 V batéria
  • 8h batéria = NiMH 5,2 V batéria
  • Iskrovo bezpečná batéria = 7,8 V NiMH batéria
• Bezpečnosť iskier:
  • EN 50020 EEx ib IIB T3, SIRA Ex02Y2162X.
  • (ib = nemôže spôsobiť vznietenie pri bežnej prevádzke, IIB = podskupina plynov podľa špecifikácie EN 50014, T3 = max. povrchová teplota 200 °C)
  • Batérie sa musia nabíjať na bezpečnom mieste.
• Kód ochrany proti vniknutiu podľa špecifikácií v norme EN 60529: IP53.
• Pri použití s iskrovo bezpečnou súpravou: IP63 (5x = ochrana proti prachu, 6x = ochrana proti prachu, 3x = ochrana proti striekajúcej vode).
• Prevádzková teplota: -5°C až +40°C a vlhkosť < 90%
• Podmienky skladovania: -20°C až +50°C a vlhkosť < 90% Hmotnosť (bez batérie a filtrov): 882 g

Materiály:

-Telo filtra: polyfenylen

- Opasok: PVC a EVA potiahnutý polyester

- Klipy: polypropylén

- Kryt filtra: polystyrén

- Kryt filtra: polypropylén

- Puzdro batérie: polyfenylen

- Indikátor prietoku/kalibračná trubica: polykarbonát
